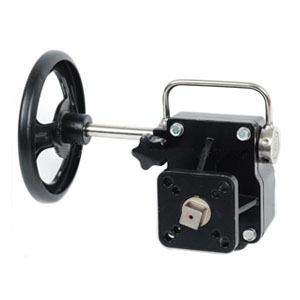

手轮机构的使用说明

发布时间：2018-02-26 15:29:41

1、手轮机构底面与阀门连接，支架面与气缸连接，阀轴与蜗轮内孔配合穿过，阀轴端四方与气缸方孔配合。（工作过程：气动时，气缸带动阀轴、蜗轮同转，手动时，蜗杆与蜗轮齿合，带动阀轴转动，气缸活塞随动。）
2、转动手柄在合上蜗杆时，会出现顶齿现象，需转动手轮一个角度即可合上，操作手柄转动到位时，限位橡胶螺母需旋紧。
3、旋出限位橡胶螺母，手柄位于合位置，手动操作，此时不能气动，转动手柄至离，蜗轮、蜗杆脱开，实现气动。
4、旋出限位橡胶螺母，手柄位于离位置，气动切换手动，旋出限位橡胶螺母，手柄到合位置，可能会出现顶齿现象，需来回转动手柄，以确保蜗轮、蜗杆正确齿合。
5、气动与手动不能同时驱动。
