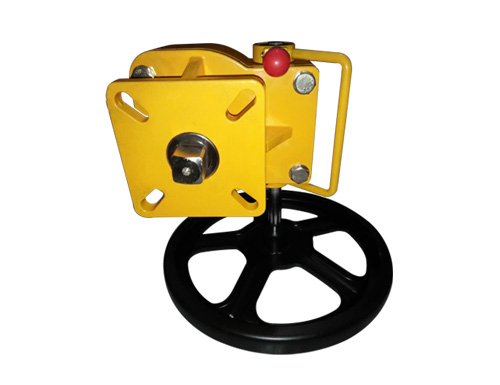

手轮机构的使用说明

发布时间:2018-04-08 17:24:09

关键词推荐:手轮机构

手轮机构的使用说明:

▲ 手轮机构底面与阀门连接,支架面与气缸连接,阀轴与蜗轮内孔配合穿过,阀轴端四方与气 缸方孔配合。(工作过程:气动时,气缸带动阀轴、蜗轮同转。手动时,蜗杆与蜗轮齿合,带动阀轴转动,气缸活塞随动。)

▲ 转动手柄在合上蜗杆时,会出现顶齿现象,需转动手轮一个角度即可合上。操作手柄转动到 位时,限
位橡胶螺母需旋紧。

▲ 旋出限位橡胶螺母,手柄位于合位置,手动操作,此时不能气动。转动手柄至离,蜗轮、蜗 杆脱开,
实现气动。

▲ 旋出限位橡胶螺母,手柄位于离位置,气动切换手动。旋出限位橡胶螺母,手柄到合位置, 可能会出
现顶齿现象,需来回转动手柄,以确保蜗轮、蜗杆正确齿合。

▲ 气动与手动不能同时驱动。
